Informatii de montare

Meniu în limba română
INCLINAREA ACOPERISOLUI
La alegerea inclinarii structurei acoperisului trebuie sa avem in vedere caracteristicile meteorologice, marimea acoperisului si fuctia cladirii construite.
Inclinarea acoperisului nu poate sa fie mai mica decit 5° numai daca folosim banda de etansare speciala sau invelitori in doua straturi.

ARANJAERA ELEMENTELOR DE SUSTINERE
Latimea minima a elementelor de sustinere in directia inclinarii:

   * 40 mm la elemente de metal,
   * 50 mm la elemente de lemn.

Distanca dintre elementele de sustinere depind de :

   * sarcina de rupere a placilor conform normelor EN 494 ,
   * rezistenta la solicitari meteorologice (furtuna, incarcari de zapada),
   * lungimea placilor si lungimea de suprapunere,
   * exigentele de siguranta proiectate.

Luind in vedere toate specificatiile lungimea maxima dintre elementele de sustinere nu are voie sa fie mai mult de 1380 mm.

SUPRAPUNEREA LONGITUDINALA
Lungimea de suprapunere se poate alege intre 150 si 300 mm avand in vedere:

   * inclinarea acoperisului
   * lungimea acoperisului
   * solicitari meteorologice (furtuna, zapada).

IMBINAREA COLTURILOR


Inainte de a monta placile este necesar sa taiem oblic si asa sa imbinam, vezi fig. 2 si 3.

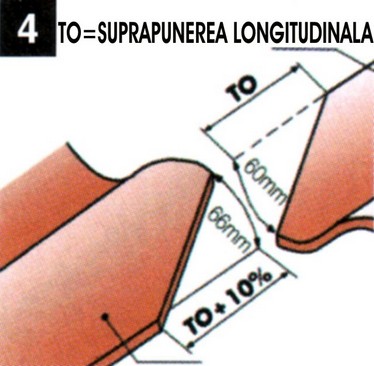

Dimensionarea imbinarii oblice ne arata la fig. 4.

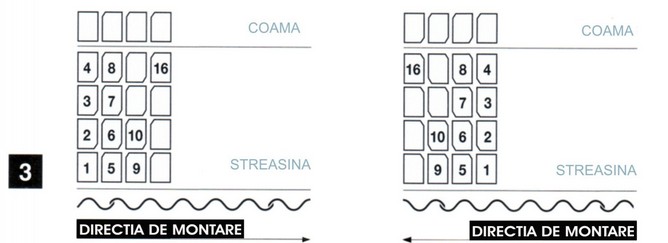

La fig. 3. se vede ca imbinarea oblica a colturilor depinde de straturile placilor, directia de suprapunere si pozitia placilor pe acoperis.

Solutii de folosire si furnizare a invelitorilor EKOPALA:

   * folosirea marimilor standard, taierile oblice, gaurirea punctelor de fixare, facand suprapuneri in doua directii la locul montarii.
   * producatorul face un proiect potrivit dupa marimile luate pentru acoperis cu taierile oblice necesare a placilor, gratuit.

MONTANEA PLACILOR

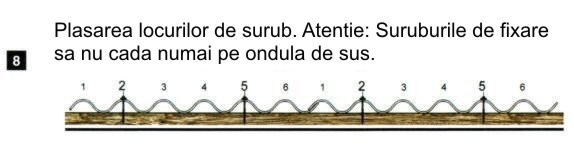

Fiecare placa la suprapuneri se fixeaza in doua locuri, modalitatea si locul vezi fig.1. Fixarea se face pe a doua si a cincea ondula (vezi fig. 8)
Toate placile exterioare (primul, ultimul si toata streasina) trebuiesc fixate in trei locuri. Inca un rand de complementare trebuie utilizat la solicitare pe timp de furtuna.

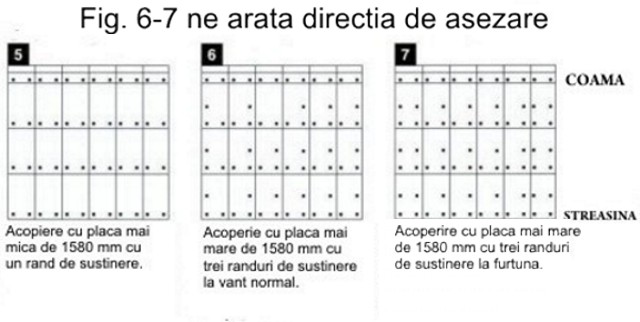

Luand in vedere dimensiunile placilor pe fig. 5-6-7-8 putem vedea fixarea si numarul de sustinere.



CARASTERISTICI, AMBALARE, MANEVRARE SI DEPOZITARE
Pe toate produsele EKOPALA figureaza:
-identificarea de fabricatie
-macaj standard EN 494
-categoria C1=X
-data fabricatiei
marcajul NT

Placile EKOPALA sint ambalate pe palet de o singura folosinta si este acoperit cu folie Nu este indicat suprapunerea mai mult de doi paleti.
